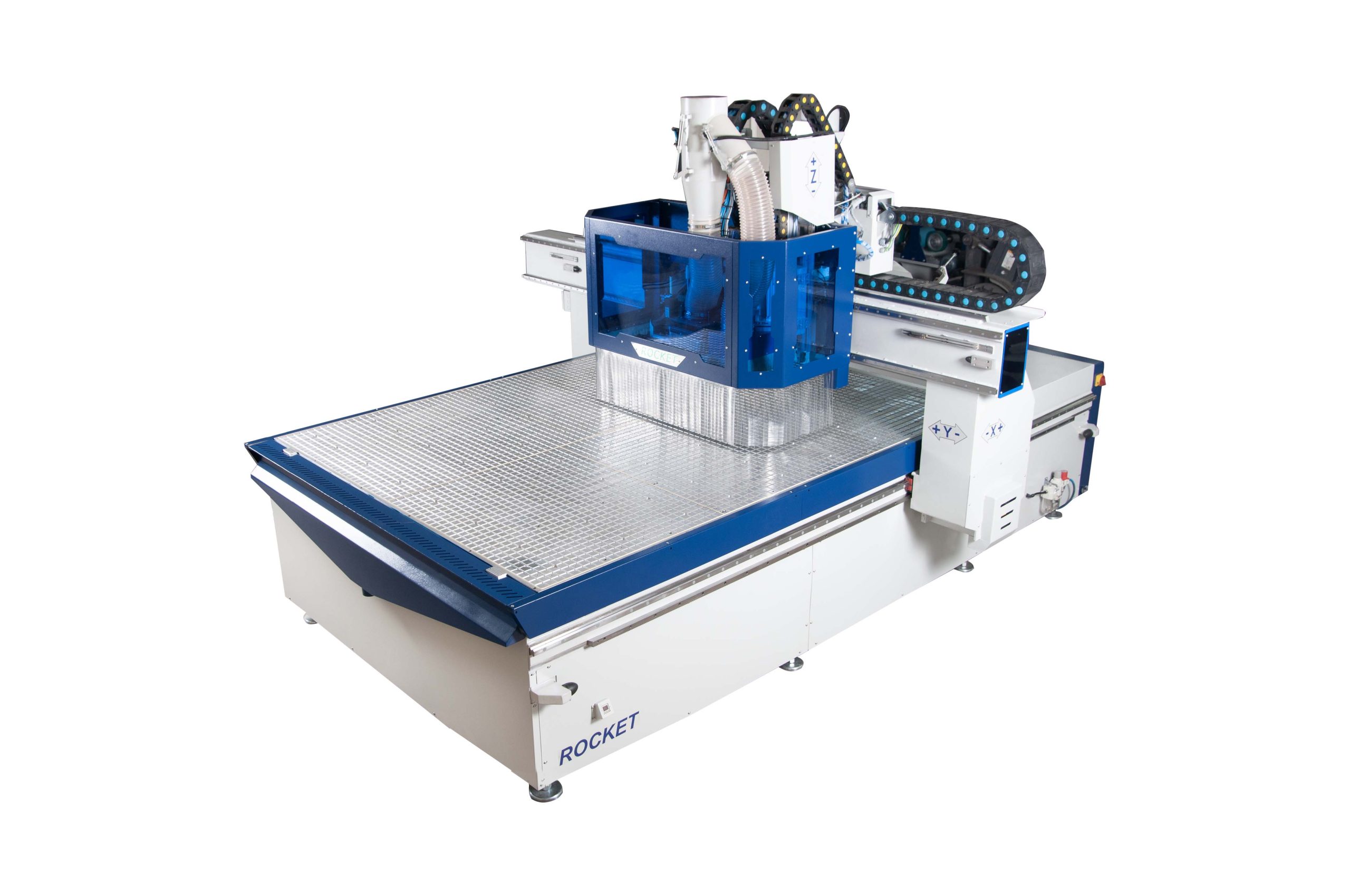

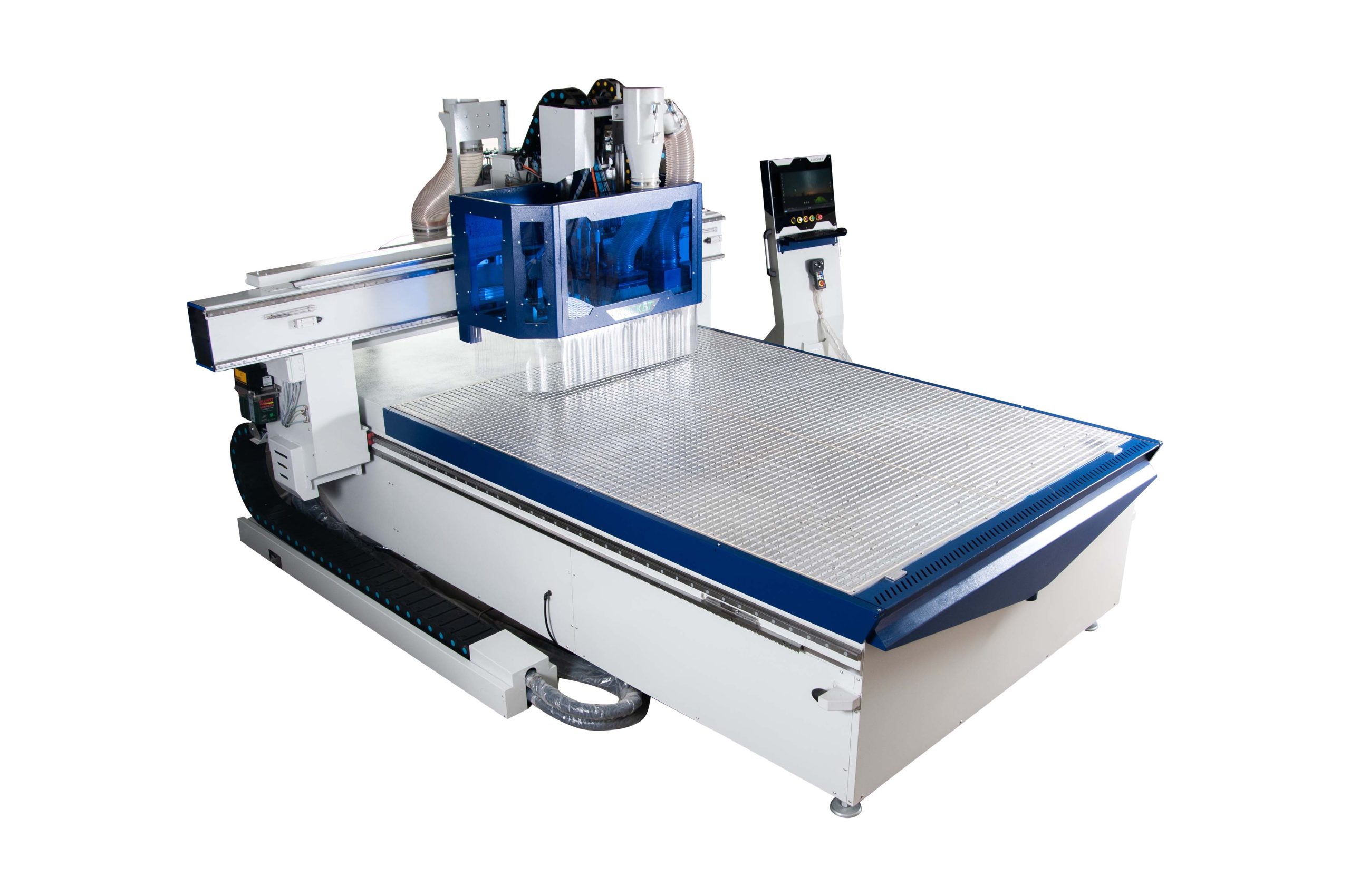

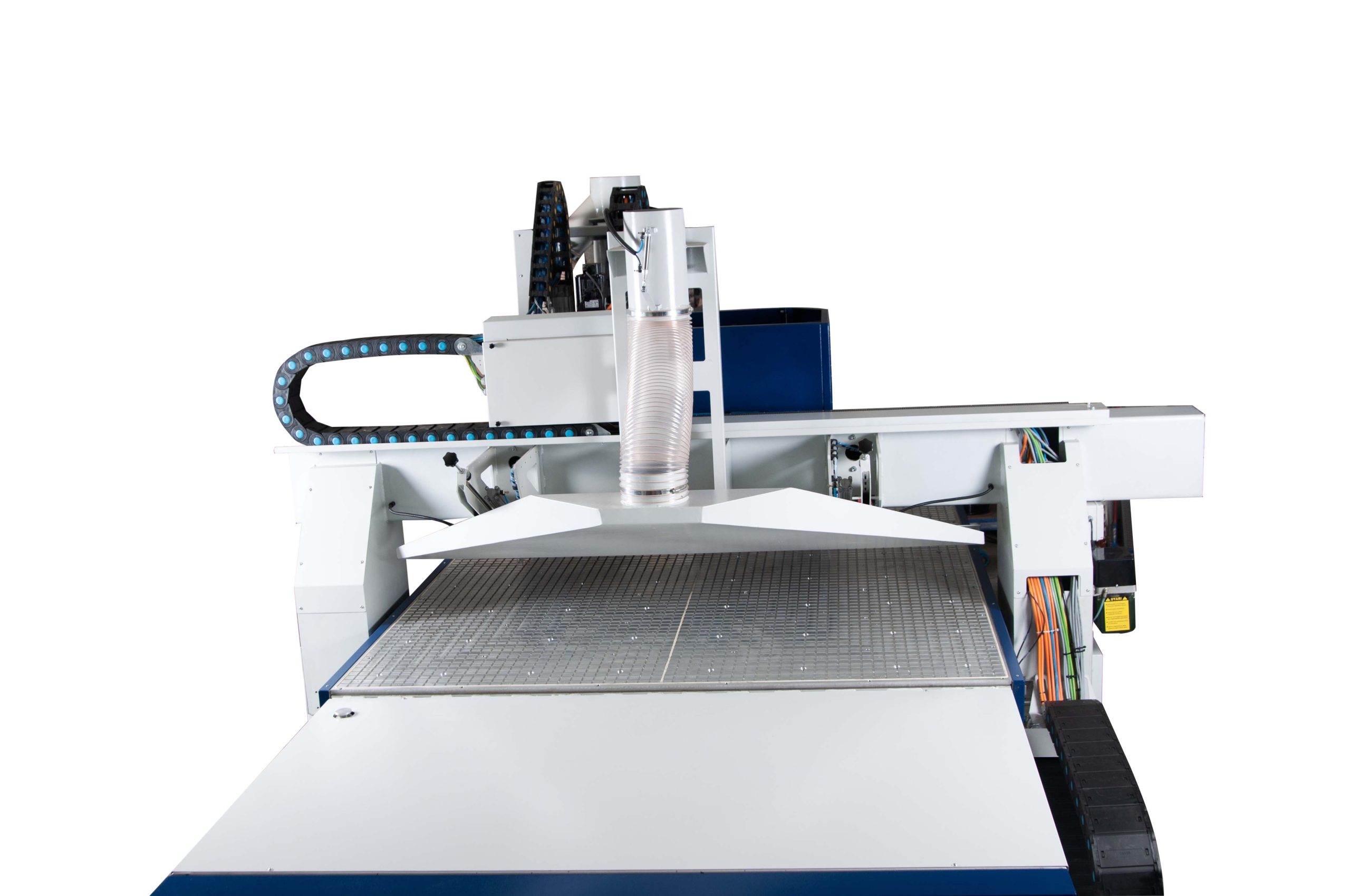

ROCKET CNC İşlem Merkezi
| TEKNİK ÖZELLİKLER | |
|---|---|
|
ALÜMİNYUM TABLA ÖLÇÜLERİ (Aluminium Table Size) |
2100 x 3660 mm |
| SPINDLE MOTOR |
Bir Adet 20 HP (15 kW) Gücünde, Su Soğutmalı Ana Freze Motoru • 1500 / 24000 dev / dk Freze Grubu • HSK63 tip adaptör bağlantısı • Bilgisayardan sağ ve sol dönüş • Hiteco marka, ana freze motorları, ahşap işleme üzerine özel olarak tasarlanmış motorlardır. |
|

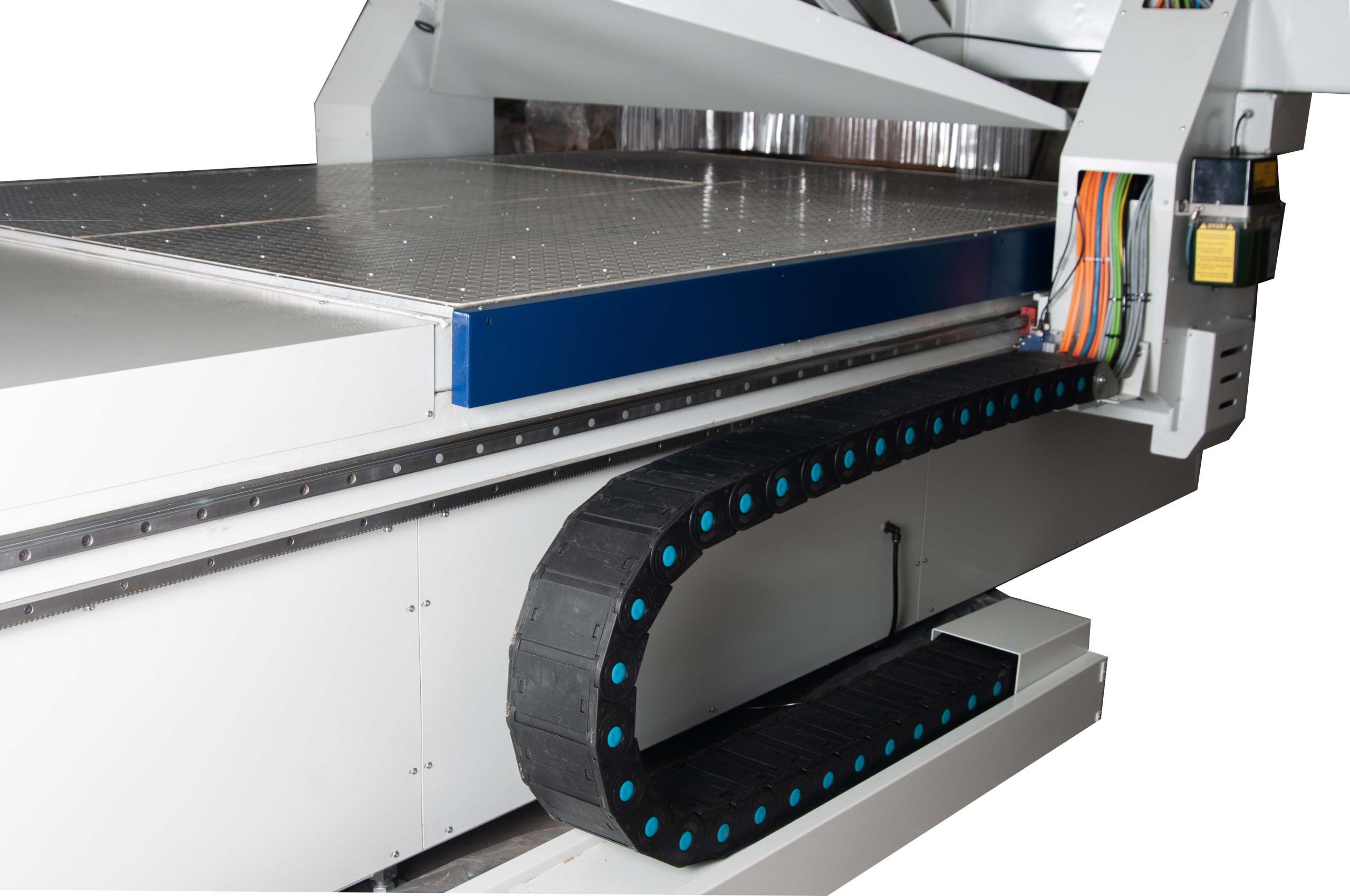

KREMAYER DİŞLİ (HELİS) Rack Gear (Helical) |
Hassas işlenmiş ve sertleştirilmiş helis açılı kremayer dişliler sayesinde hassas eksen hareketleri ve yüksek verimlilikte tork aktarımı sağlanır. |
|

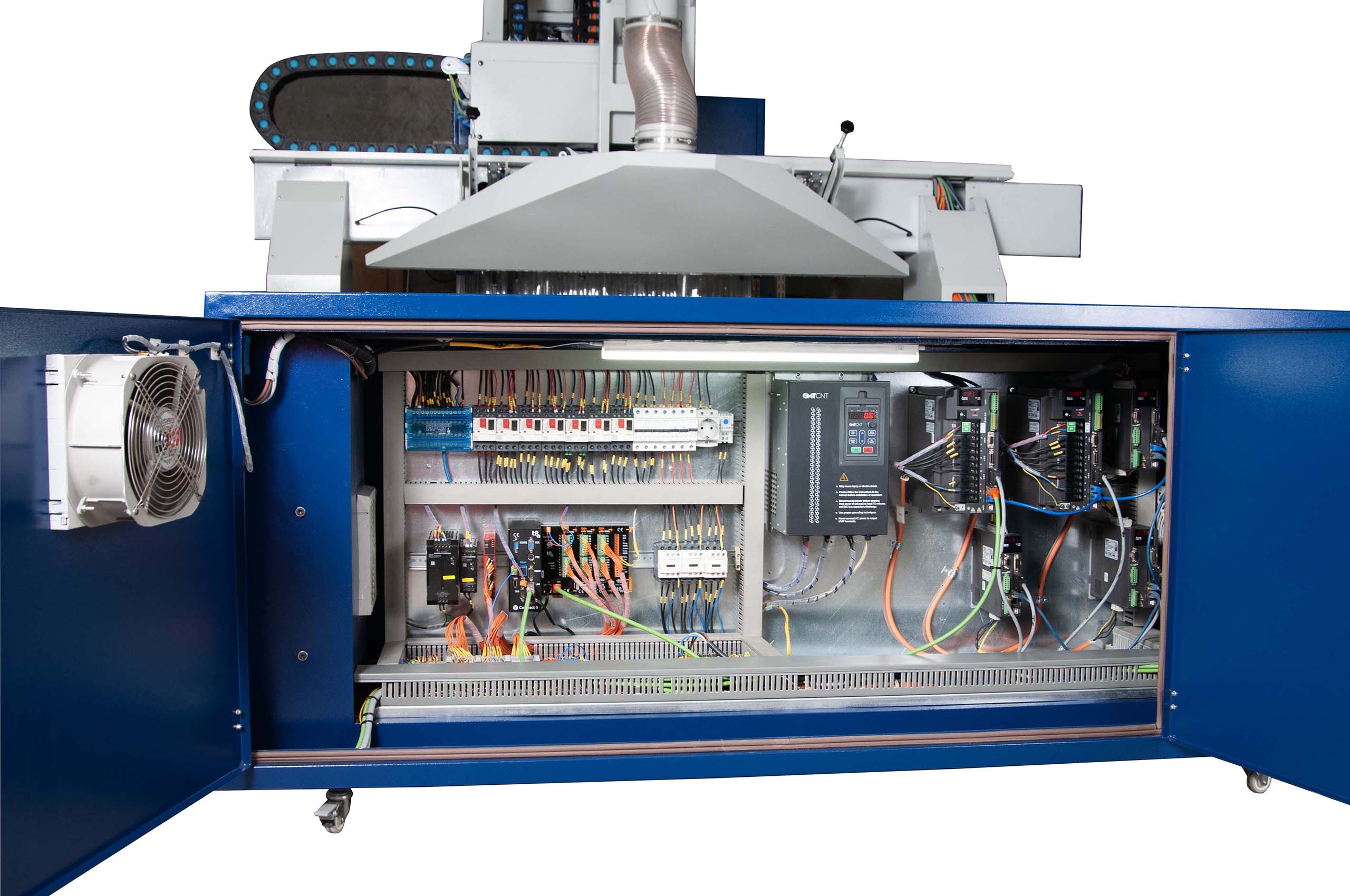

SERVO MOTOR ve SÜRÜCÜLER Servo Motor and Servo packs |
Delta markalı , yüksek çözünürlük ve hassasiyete sahip , A2 serisi ethercat haberleşmeli servo motor ve sürücüler X Ekseni Servo Motor : 2 KW X1 Ekseni Servo Motor : 2 KW Y Ekseni Servo Motor : 1 KW Z Ekseni Servo Motor : 1 KW (Frenli) X: 80 m/dk. Y: 80 m/dk. Z: 20 m/dk. |
|
KONTROL ÜNİTESİ Control Unit |
4 eksen kontrollü ultra hızlı İtalyan ürünü olan yüksek teknolojili TPA kontrol ünitesi ve input / output üniteleri * Yüksek performanslı bilgisayar. * 18.5” TFT LCD monitör. * Grafik Ekran * TPA ara yüz programı (WSCM) * MKL MAKİNA ofisinden makina bakım, arıza kontrol için bilgisayar bağlantı alt yapısı. Bilgisayar Yazılımı ( Software ) |
|
PRİZMATİK RAY ve ARABALAR Linear Guideway and Linear Guide Rail |
X Ekseni : 30’luk kızak Y Ekseni : 25’lik kızak Z Ekseni : 25’lik kızak Vidalı Mil : 25/05 |
|

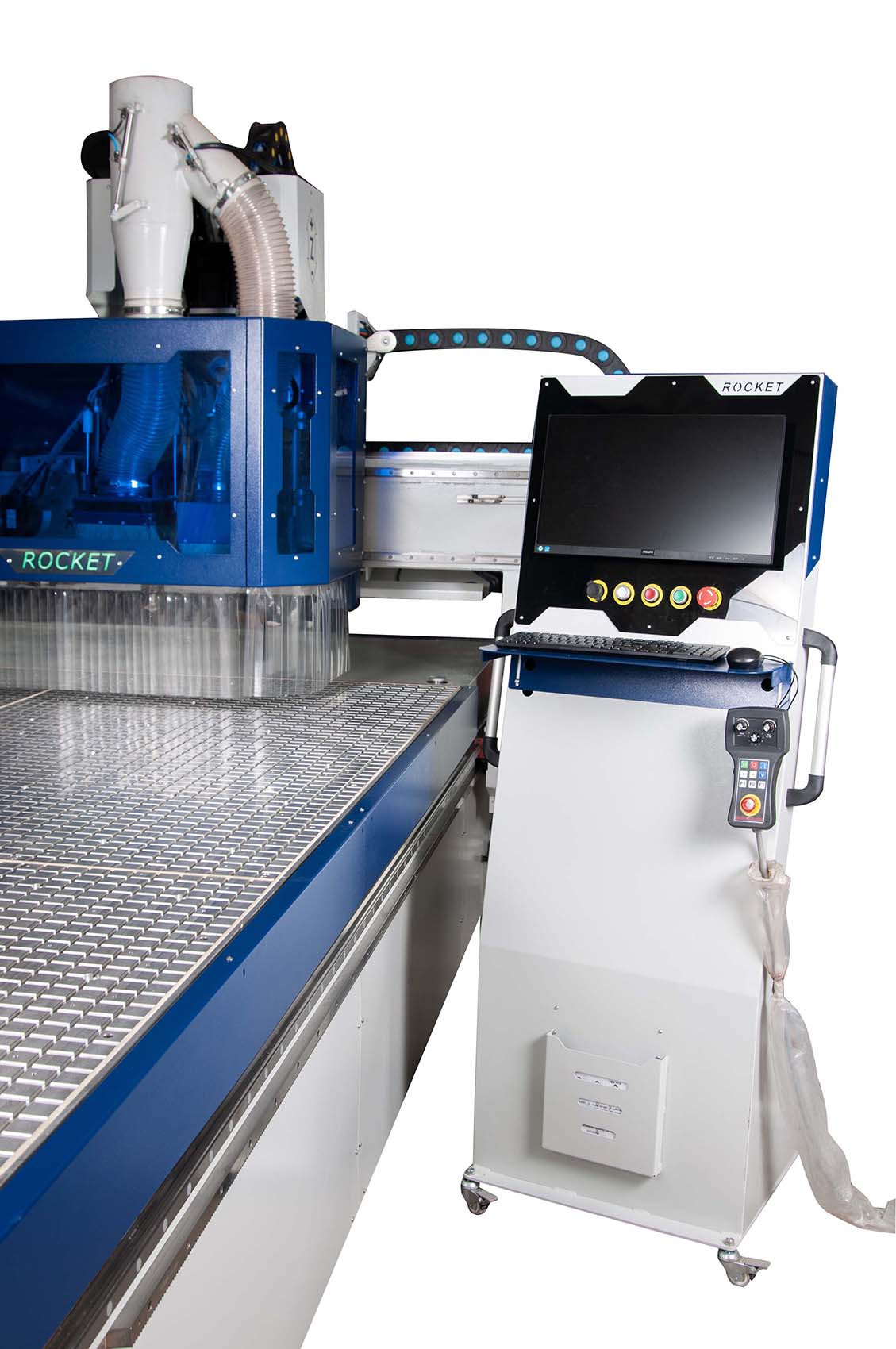

EL KUMANDASI Hand Control |
Makina operatörü uzaktan kumanda ile makinanın çalışma anında eksen hareketlerine müdahale edebilir . Motor devirlerini arttırıp azaltabilir, Vakum bölgelerini ve freze körüğünü açıp kapatabilir. |
|
OTOMATİK YAĞLAMA Automatic Lubrication |
Otomatik yağlama sistemi, bilgisayardan kontrol edilerek otomatik yağlamayı sağlamaktadır. Tüm eksenler için (X,Y,Z) ve Motor guruplarının hareket yatakları için yağlama çıkışları ve tesisatları mevcuttur. NLGI-0 (EP 000) türevi tüm yağlarla uyumludur. |
|
OTOMATİK ROTARY TAKIM DEĞİŞTİRME (12 TOOL) Automatic Tool Changer |
12 Adet döner tip takım değiştirmedir. Makinanın Y ekseni üzerinde konumlu ve Y ekseninin ana plakasına bağlı bir ünitedir. Y ekseninde hareketlidir. Spindle ile birlikte hareket edebildiği için takım değiştirme işlemini çok kısa sürede gerçekleştirir. |
|

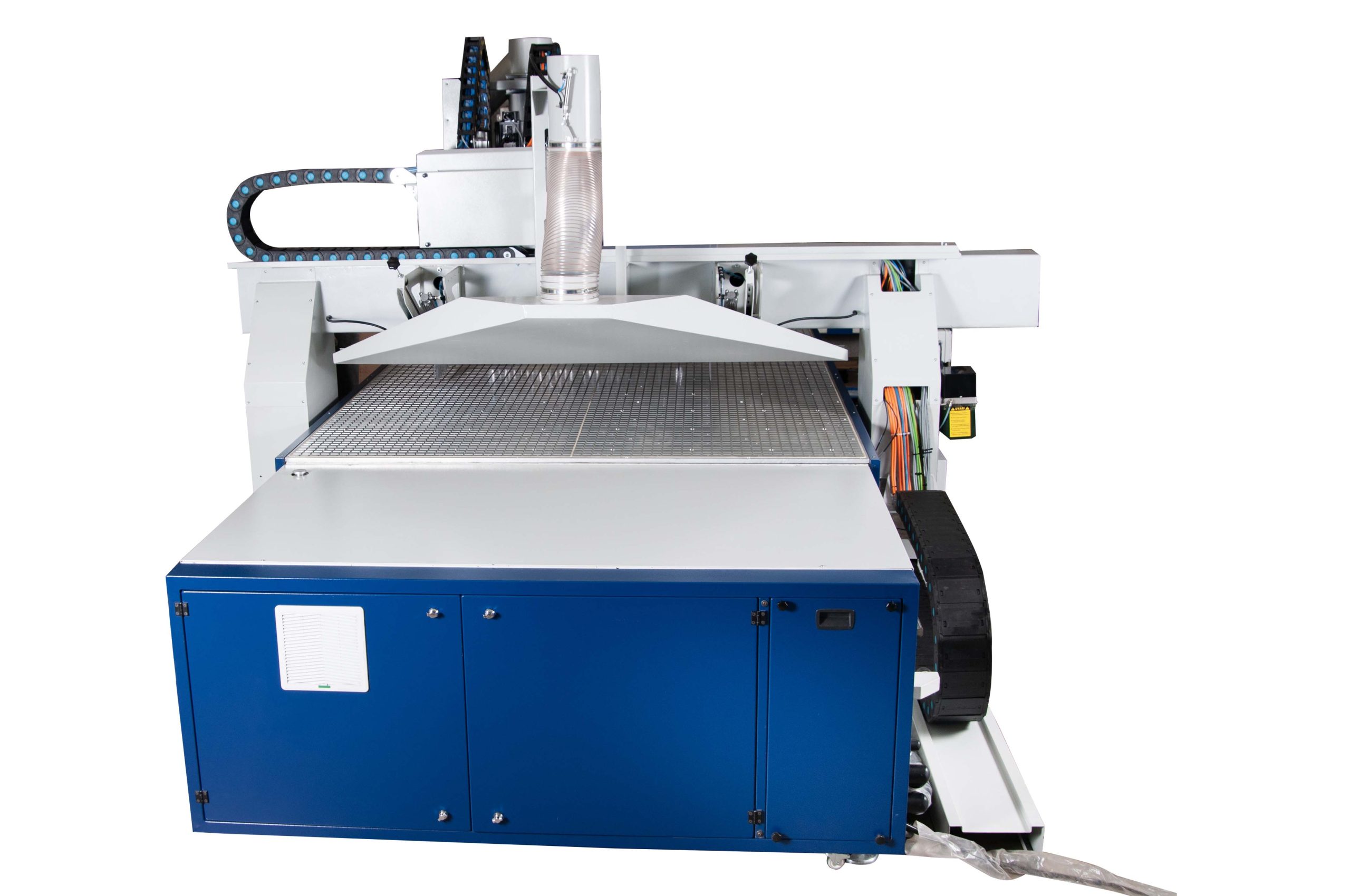

Otomatik Boşaltma Sistemi (Toz Toplamalı) Automatic Unloading (with dust collecting system) |
Üretimi tamamlanmış olan parçalar makinanın hareketli kısmında bulunan bir itici yardımıyla makinanın sol tarafına doğru sürüklenerek makina dışına alınır. Bu esnada iticide bulunan toz emme sayesinde makinanın tablasında toz ve pislik kalmaması sağlanır. |
|
OTOMATİK BIÇAK UZUNLUĞU ÖLÇME SİSTEMİ Auomatic Blade Length Measuring |
Bu opsiyon sayesinde makina ilk frezeleme işlemine başlamadan önce otomatik olarak bıçak uzunluğunu ölçer. Programda verilen uzunluk ile kontrolünü yapar ve eğer aksi bir durum söz konusu ise programın başlamasına izin vermez bıçak uzunluğunu programda değiştirir. Bu sayede tablanın kazara zarar görmesi engellenmiş olur. |
|
VAKUM BÖLGELERİ Vacuum Zones |
3 yollu aktüatörlü vanalar sayesinde , yalnızca makinanın işlem yapacağı bölgede vakum açılır ve diğer bölgelerde vakum açılmadığı için çok daha verimli bir vakum tutuşu sağlanır. Aktüatörlü vanalar L port biçimindedir. Bu sayede boşaltma ünitesi çalıştığında makinanın tablasındaki vakum hızlı bir şekilde egzoz yapılır. |
|
Şebeke Gerilimi Voltage |
380 V – 50 Hz |
|
Ağırlık Weight |
4000 kg |
|
VAKUM POMPASI (2 Adet) Vacuum Pump (2 piece) |
250 m³ Vakum Pompası (Opsiyonel olarak 500 m³) |
| İşlenebilecek Ürünler |
Membran kapak üretcileri için, önceden ebatlamaya ihtiyaç olmadan, tüm panel üzerinde optimizasyon ile MDF kapakların frezeleme, ebatlama işlemleri,
Gövde üreticileri için ebatlama, delik işlemlerini aynı anda yaparak, tüm gövde parçalarının üretimi, Koltuk, iskelet ve şekilli parçaların, herhangi bir şablon gereksinimi olmadan, emniyetli bir şekilde üretimi işlerini yüksek hassasiyet ile yapabilir. |
İlgili Ürünler

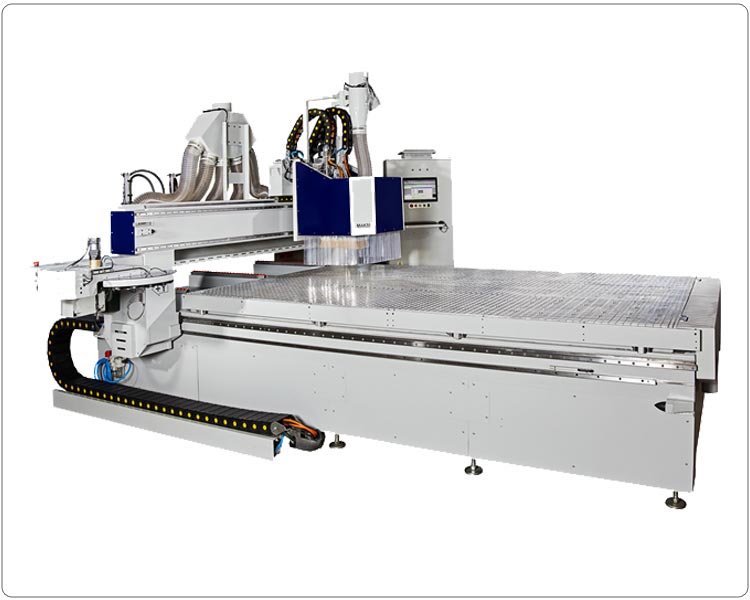

MAK-50
